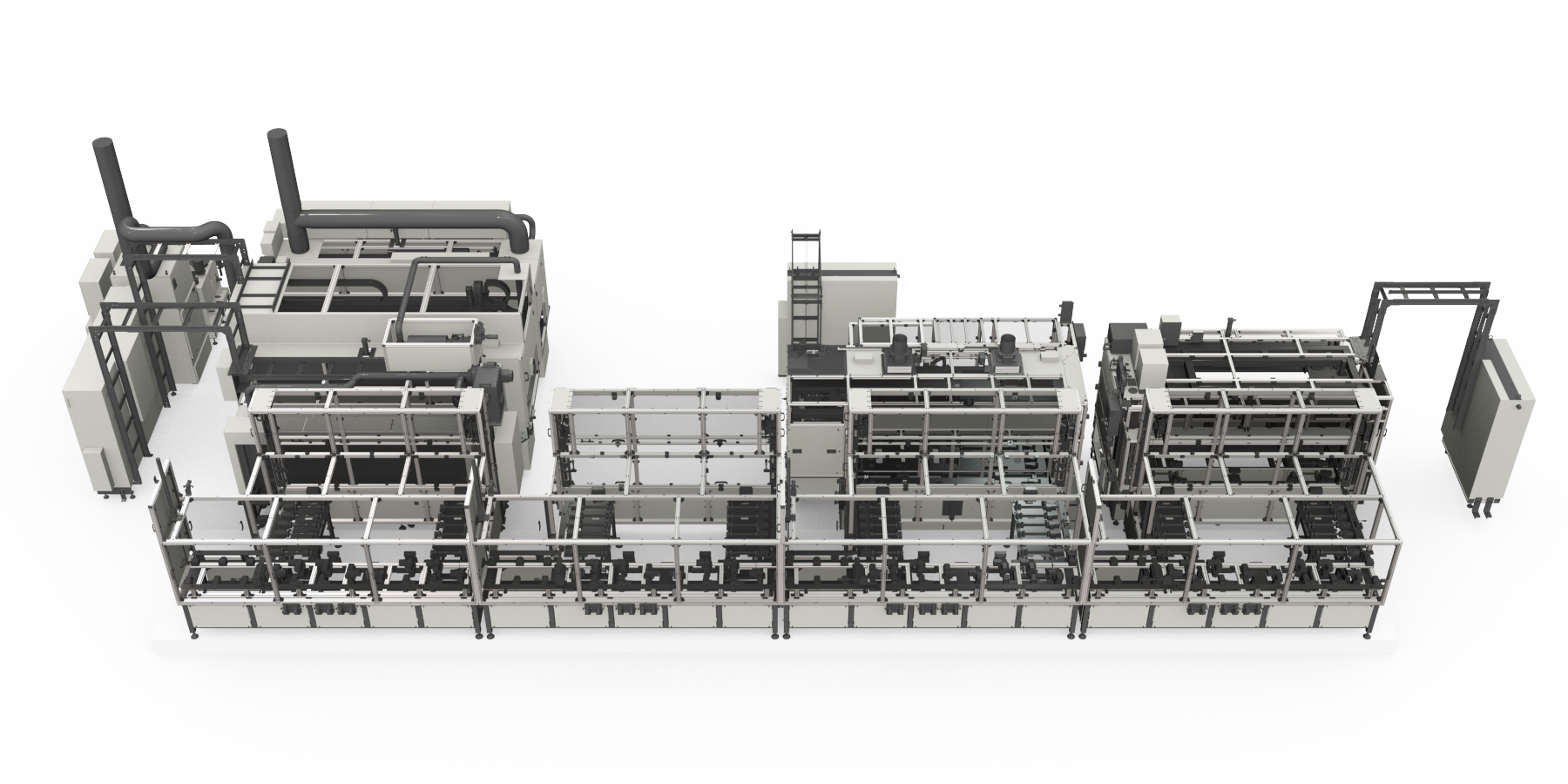

- 水素タンク組立ライン
水素タンク組立ライン

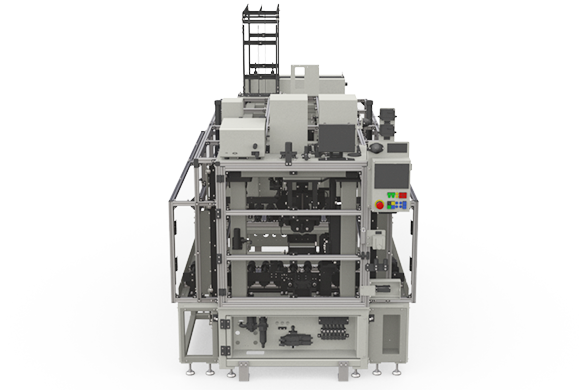

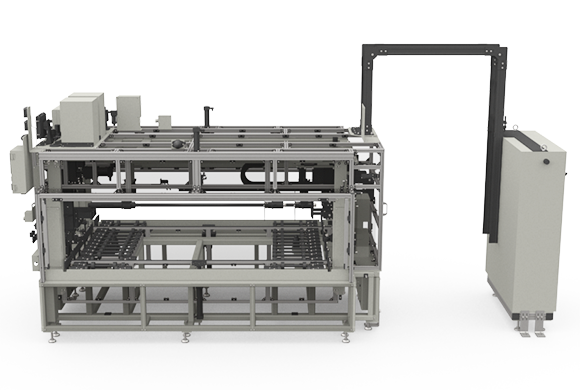

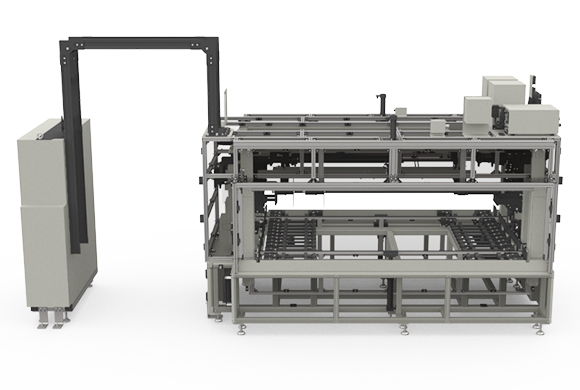

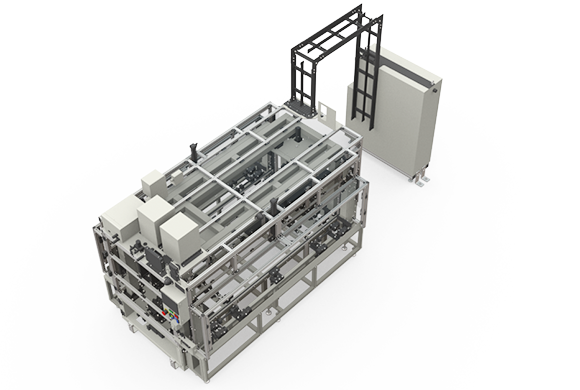

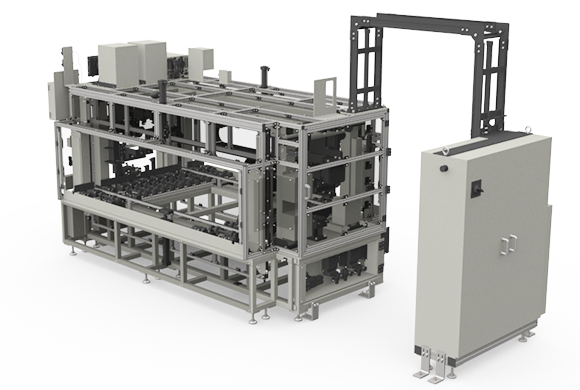

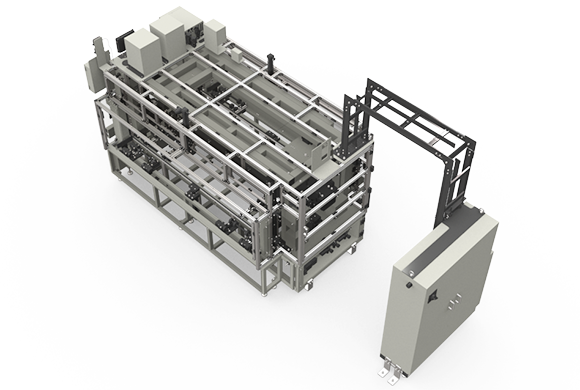

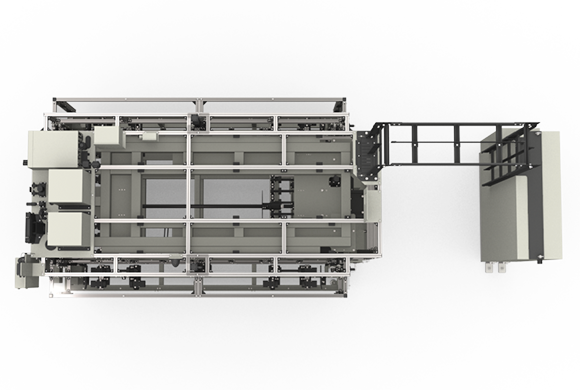

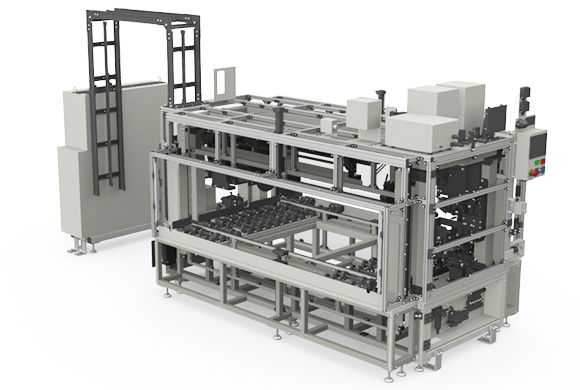

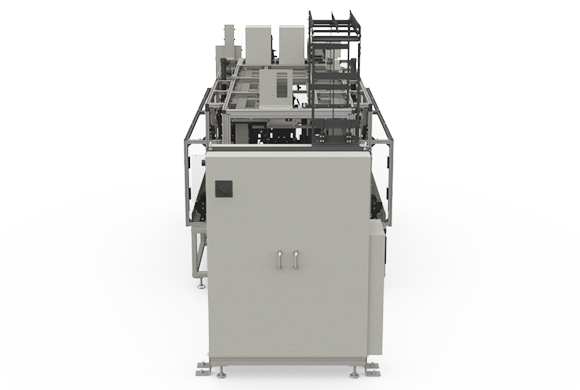

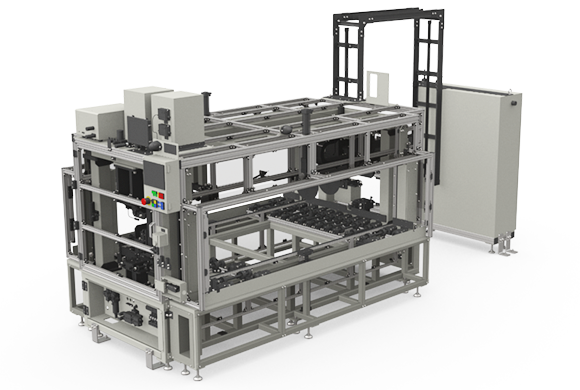

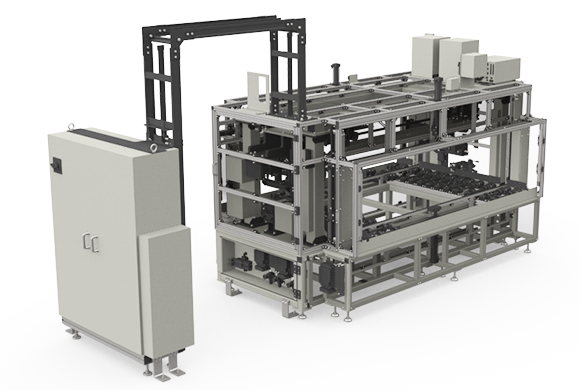

タンク（ライナーAssy）のリーク（漏れ）を検査するとともに、ワークの全長を測る装置です。
| 設備サイズ | 幅4060㎜×奥行1620㎜×高さ1500㎜ |
|---|---|
| サイクルタイム | 238秒 |
| 搬送高さ | 620㎜ |
| タンク長さ | 680～1470㎜まで対応 ※自動段替え |
| タンク外径 | φ300㎜ |
| 全長測定機 | 最小検出物体 0.3㎜ 測定精度 ±0.15μm |

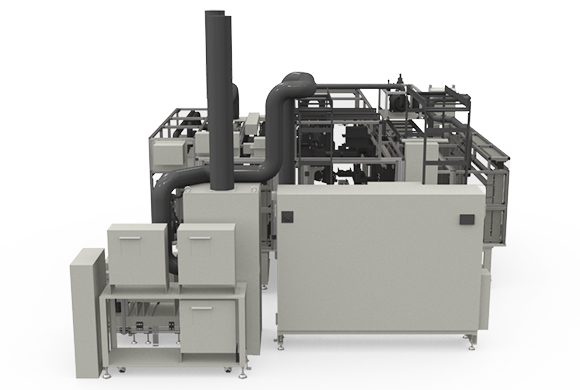

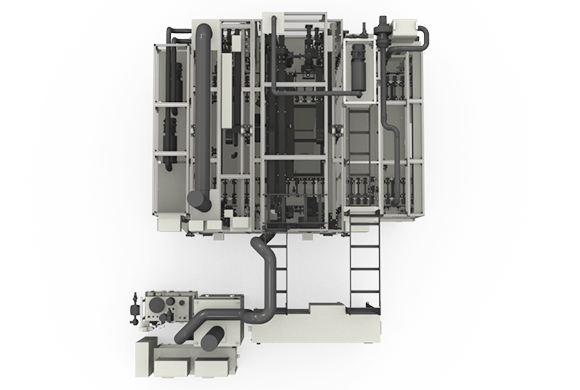

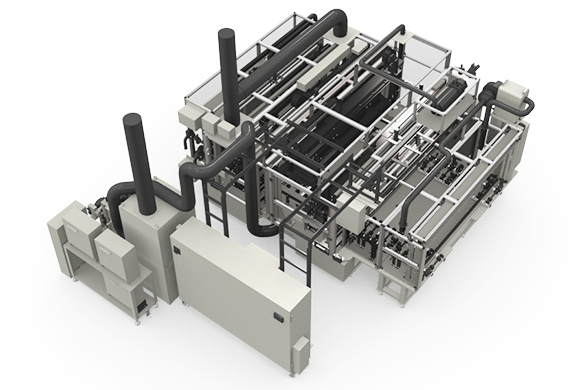

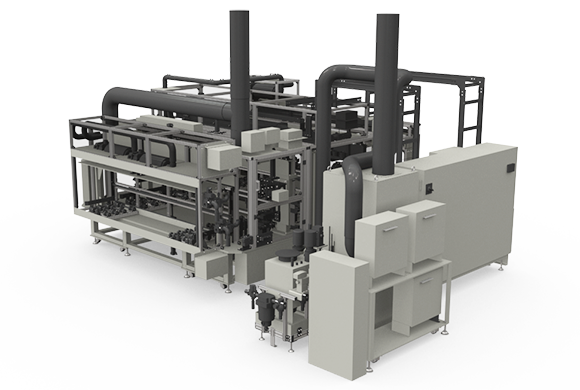

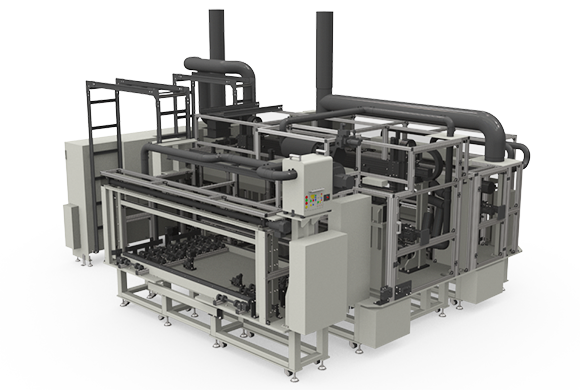

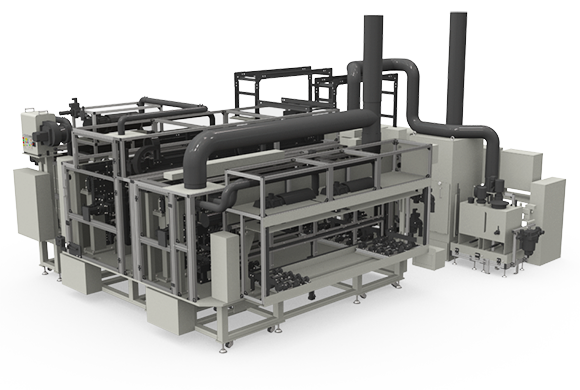

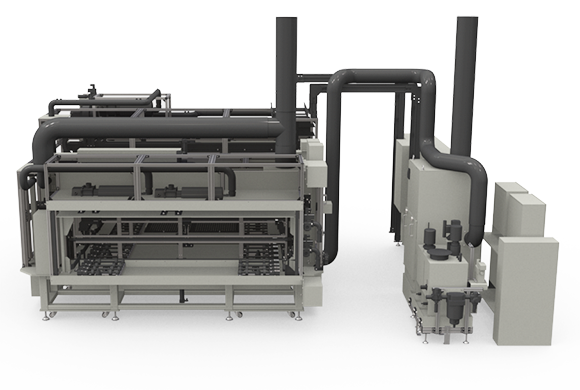

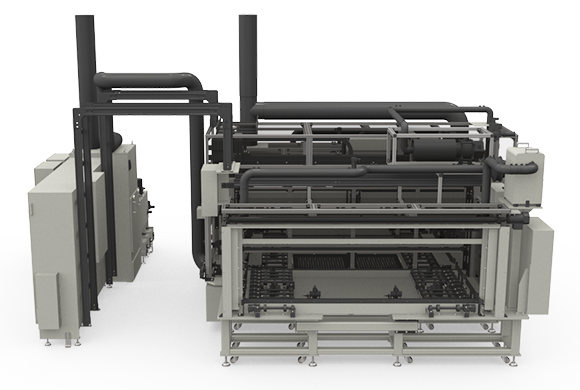

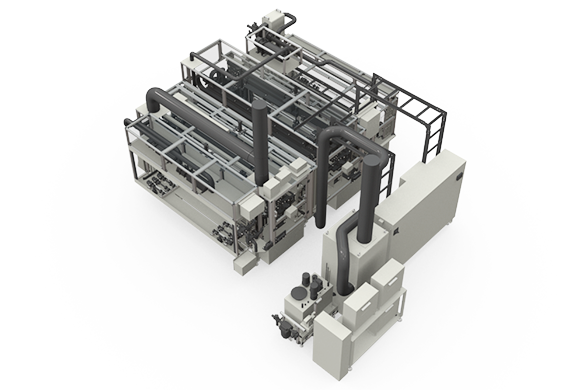

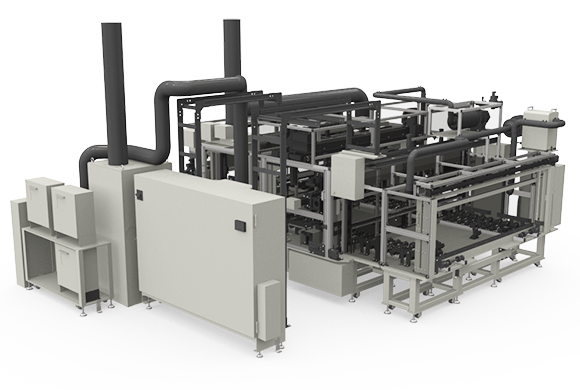

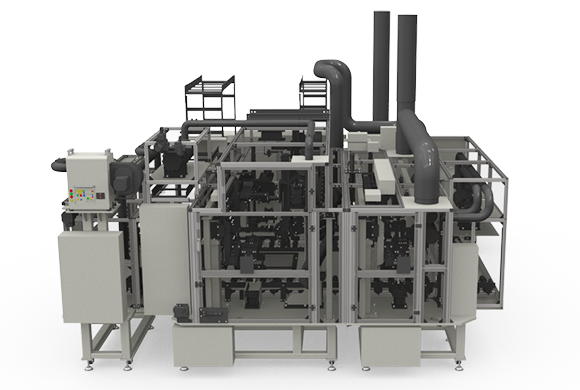

タンク（ライナーAssy）の表面に固着防止剤を塗布し、乾燥させます。
| 設備サイズ | 幅5110㎜×奥行3850㎜×高さ1900㎜ |
|---|---|
| サイクルタイム | 238秒 |
| 搬送高さ | 620㎜ |
| タンク長さ | 680～1470㎜まで対応 ※自動段替え |
| タンク外径 | φ300㎜ |
| ヒータ容量 | 20kW×3ケ ※送風は工場エア使用 |
| 一次電源 | AC200V 80KVA |
| エア圧 | 0.35～0.5MPa |
