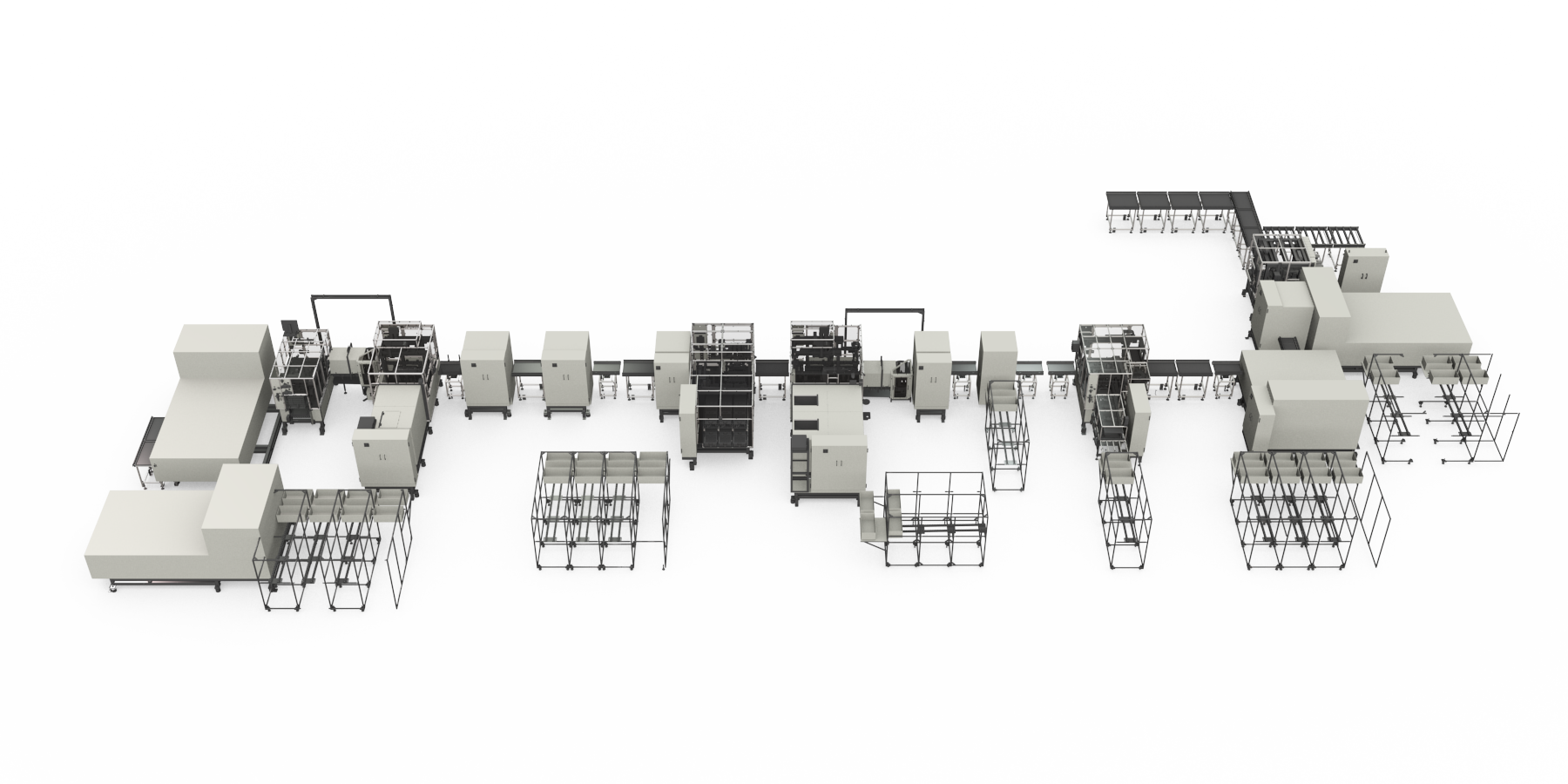

- E/G組立ライン ヘッドサブ組付機
E/G組立ライン ヘッドサブ組付機

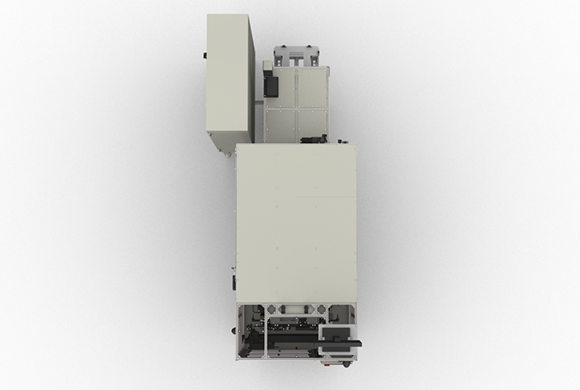

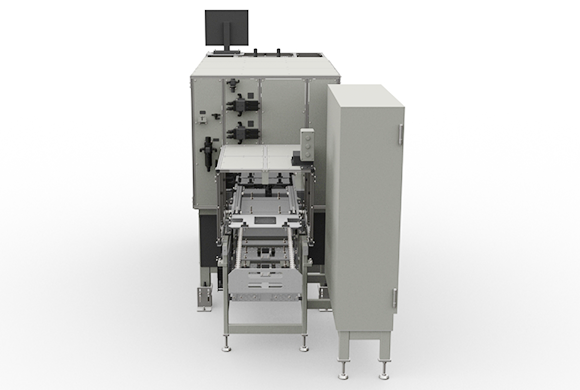

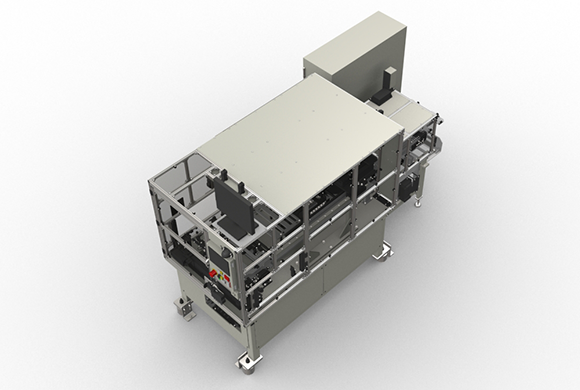

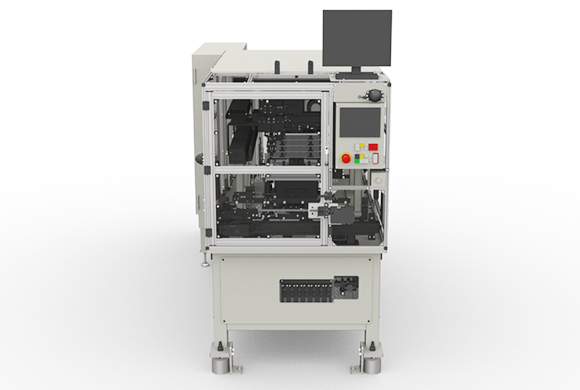

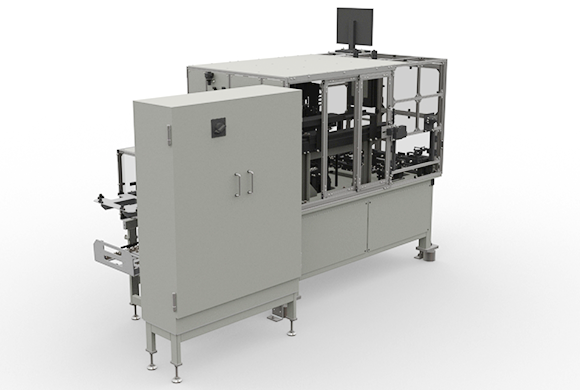

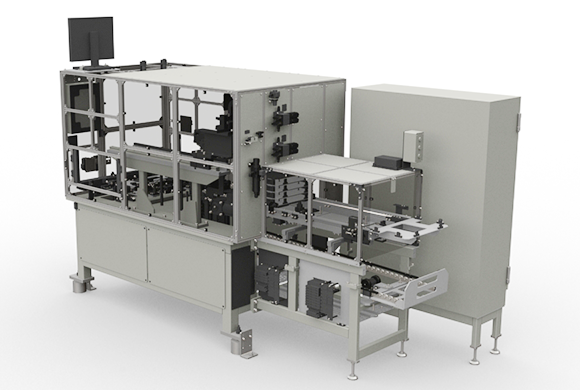

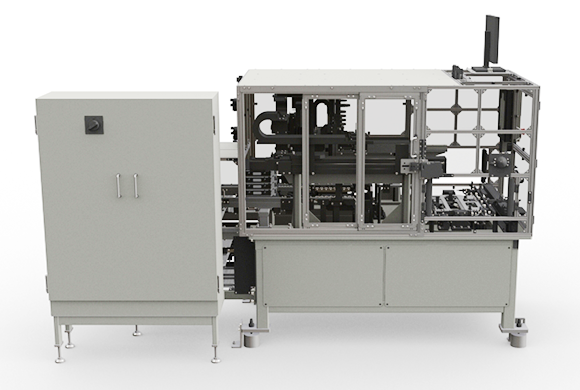

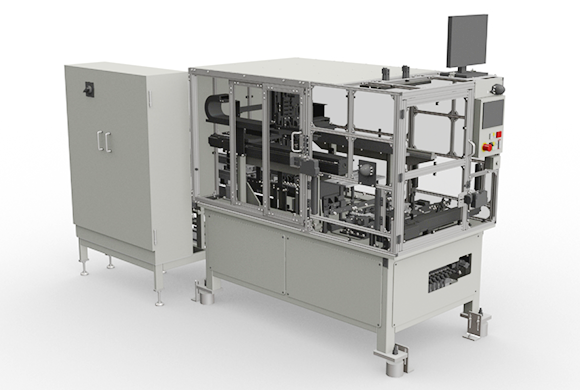

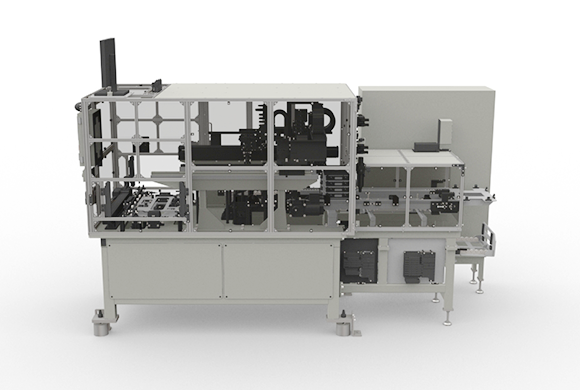

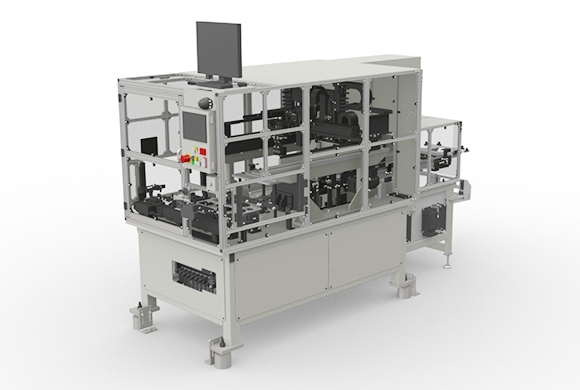

シリンダヘッドを自動搬送し、ローラーロッカーを組付けます。組付け前には、ヘッド上面を画像検査し、ステムエンドキャップ欠品検査を行います。
| 組付け数 | 16ヶ所 |
|---|---|
| サイクルタイム | 54秒（搬入出10秒含む） |
| 搬送高さ | 860㎜ |
| 設備サイズ | 奥行3000㎜×幅1260㎜×高さ1660㎜（搬送部全長は1000㎜） |
| 1次エアー | 0.3MPa 3/8 |
| 1次電源 | 200V 7.9KVA |
東北エリア：新明東北マシナリー株式会社／中国：天津新明汽車部件有限公司

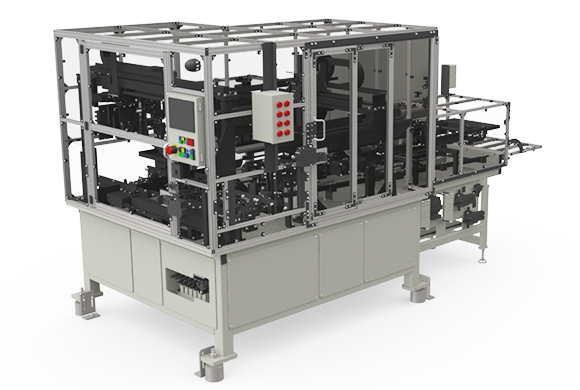

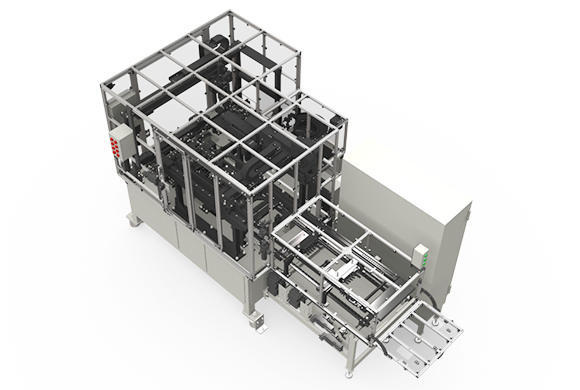

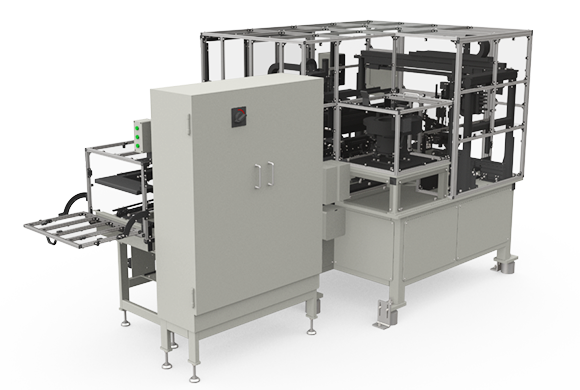

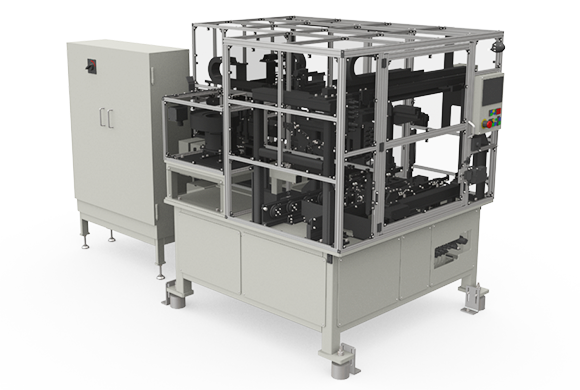

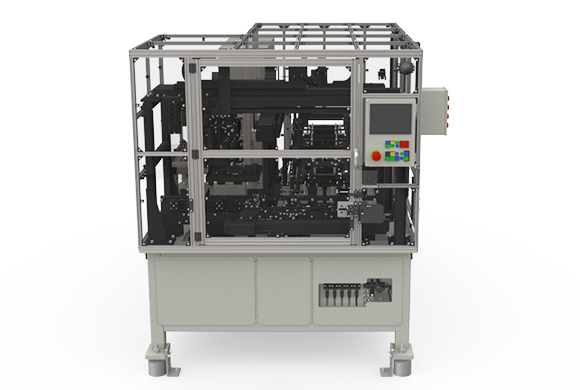

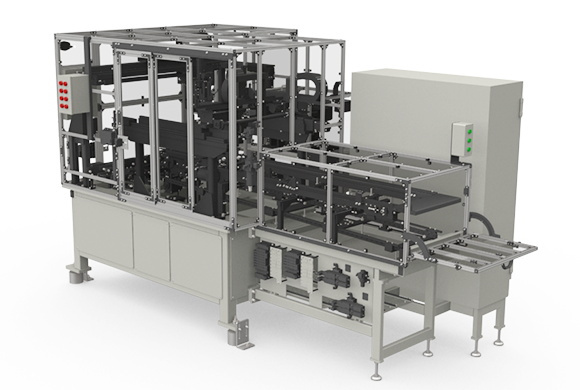

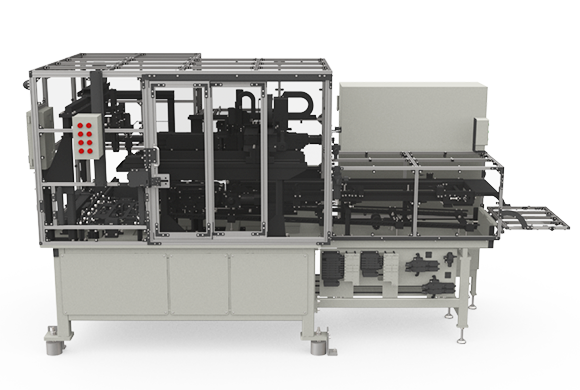

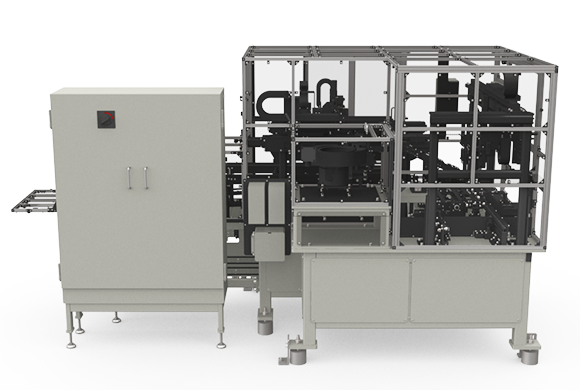

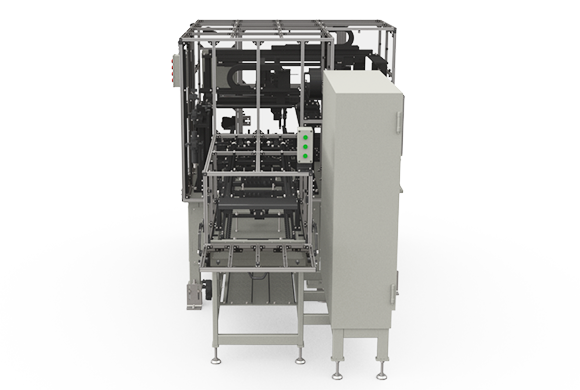

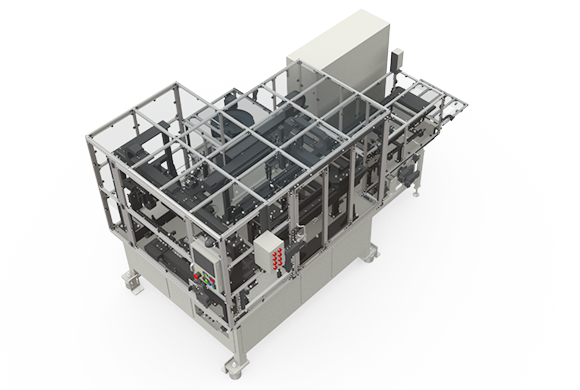

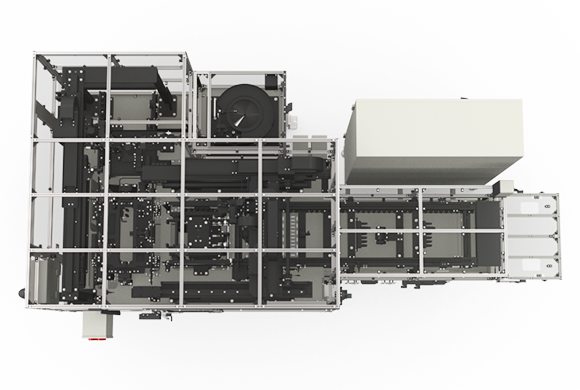

シリンダヘッドをパレットごと自動搬送し、ステムエンドキャップを組付。ラッシュアジャスタは、設備後方から投入して組付けます。
| 組付け数 | 各16ヶ所 計32ヶ所 |
|---|---|
| サイクルタイム | 54秒（搬入出10秒含む） |
| 搬送高さ | 860㎜ |
| 設備サイズ | 奥行3400㎜×幅1500㎜×高さ1800㎜ |
| 1次エアー | 0.3MPa 3/8 |
| 1次電源 | 200V 11.8KVA |
東北エリア：新明東北マシナリー株式会社／中国：天津新明汽車部件有限公司
