- 電池組立ライン フタ組付機

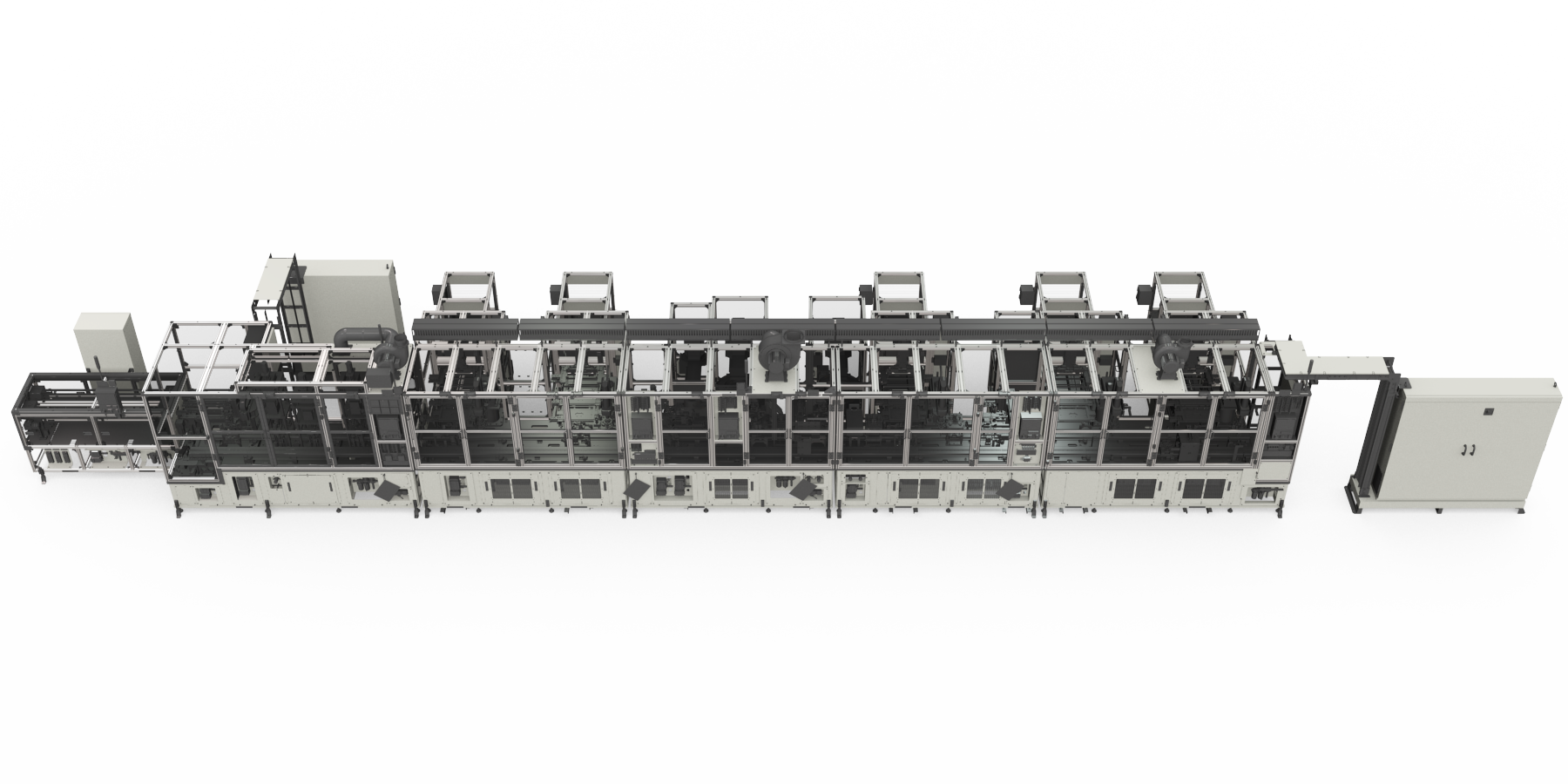

電池組立ライン フタ組付機

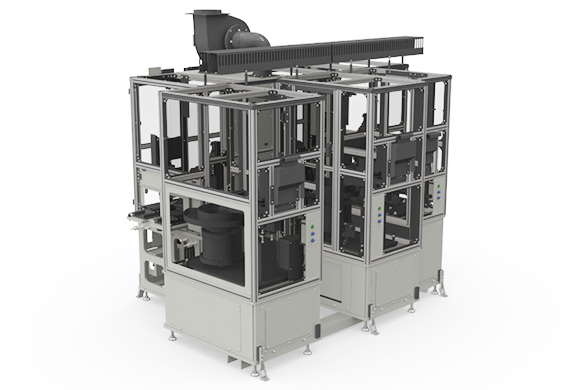

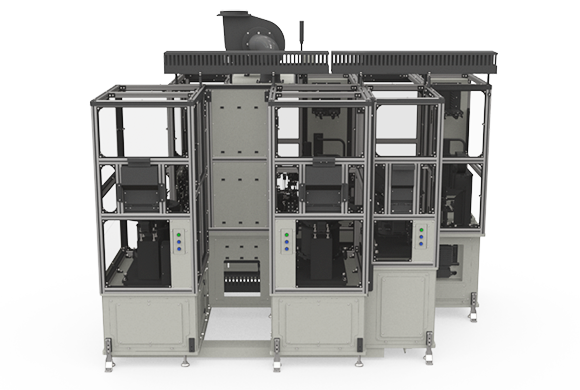

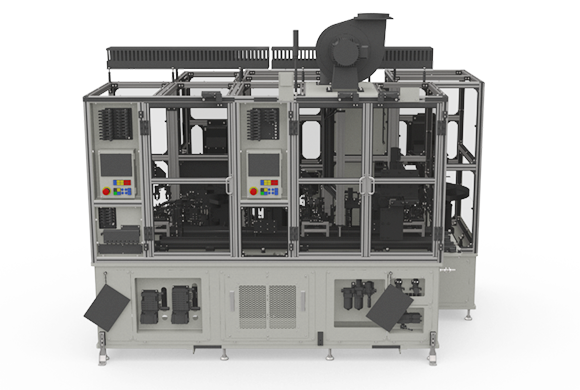

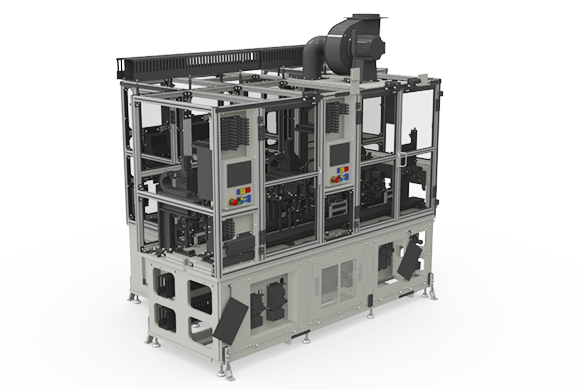

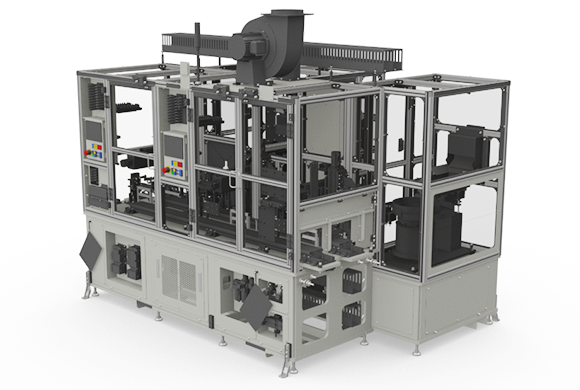

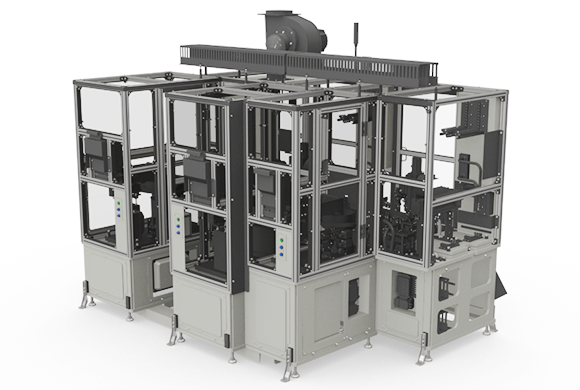

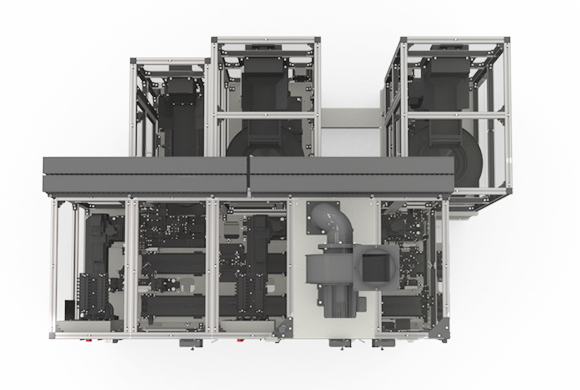

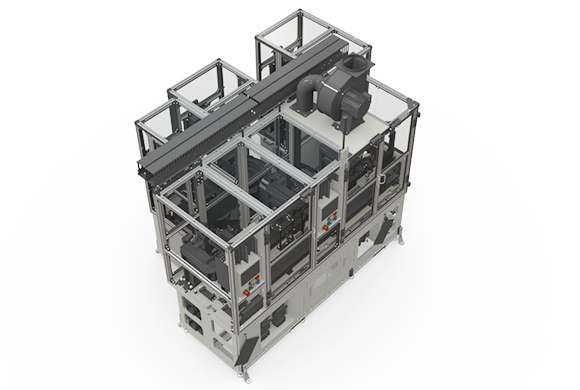

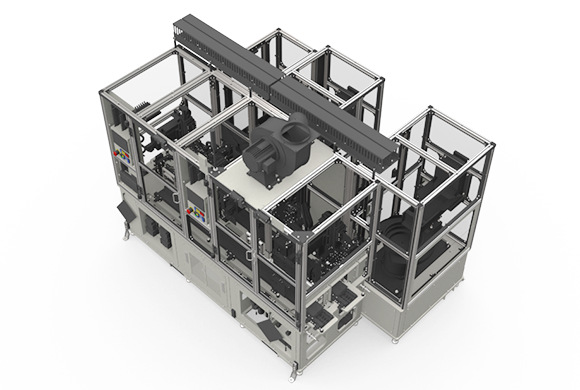

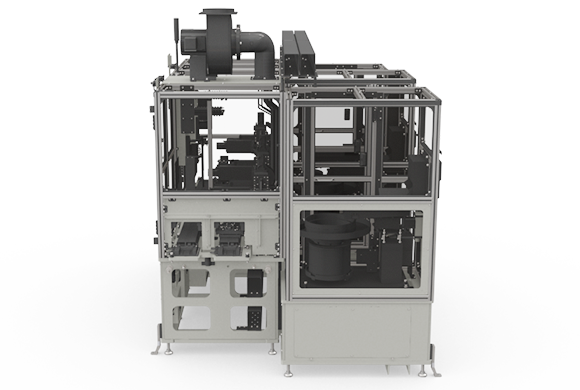

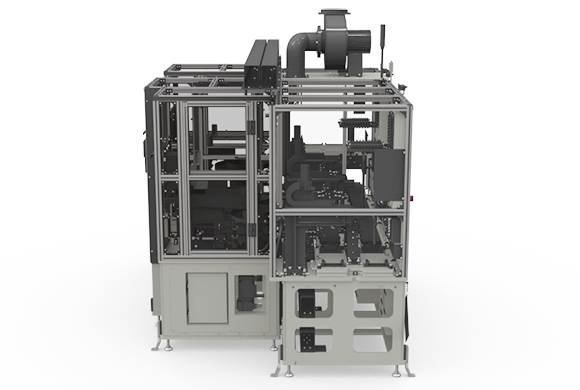

リニアコンベアモジュールの高速搬送システムで、任意位置で組付治具を停止させ、インシュレータ組付・圧入、ボルト組付、Z端子組付を行います。
| サイクルタイム | 3s/個 |
|---|---|
| サイズ | 幅5396㎜×高さ1900㎜×奥行2800㎜ |
| 組付治具搬送 | LCM-X |
|---|---|
| パーツフィーダ | 3台（インシュレータ正・負極、ボルト） |
| スカラロボット | YK600XGH-200-F 2台（Z端子正・負極） |
| 画像処理カメラ | 2台（Z端子正・負組付） |

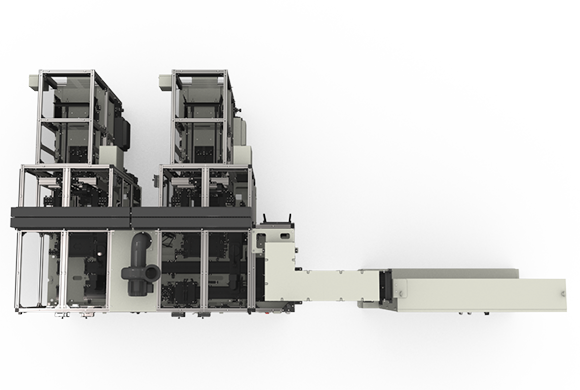

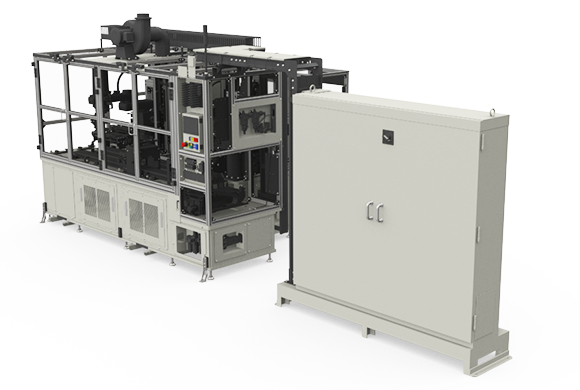

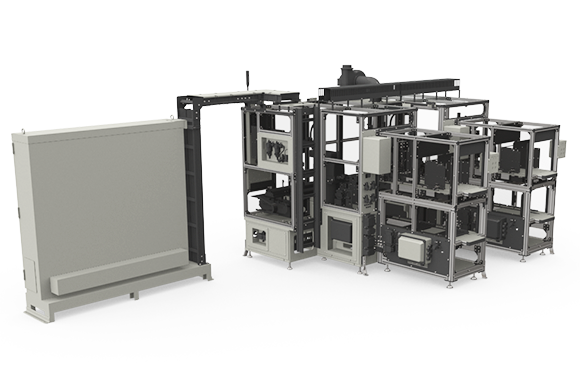

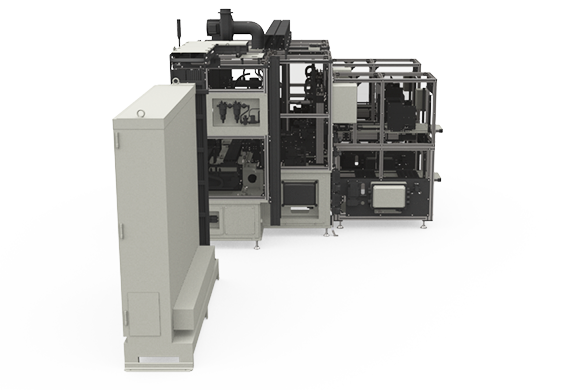

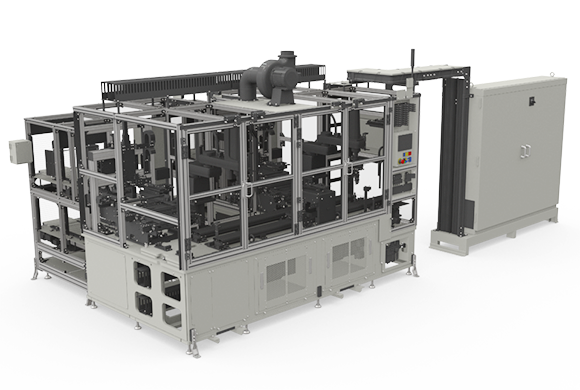

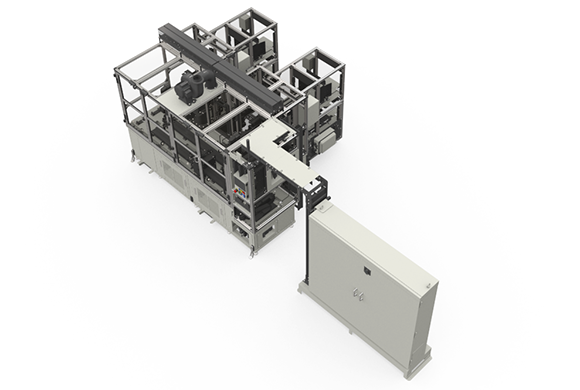

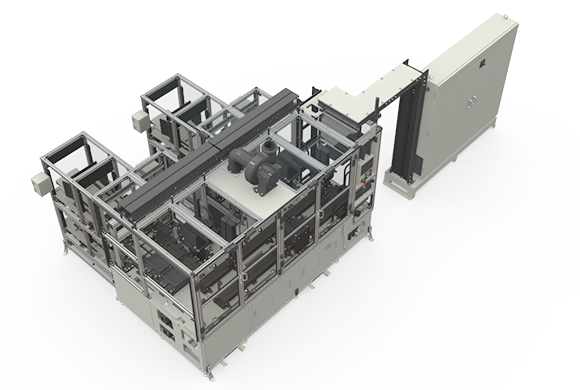

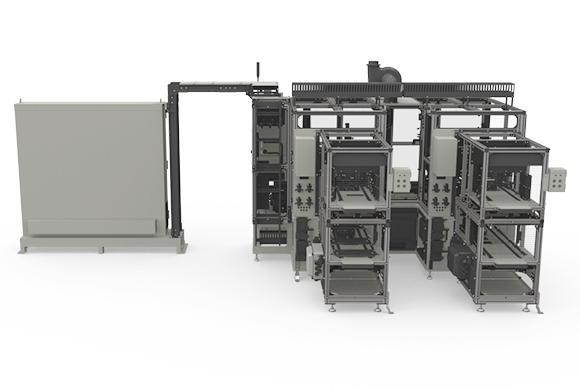

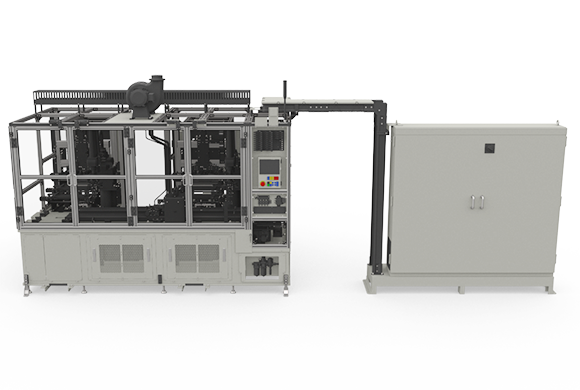

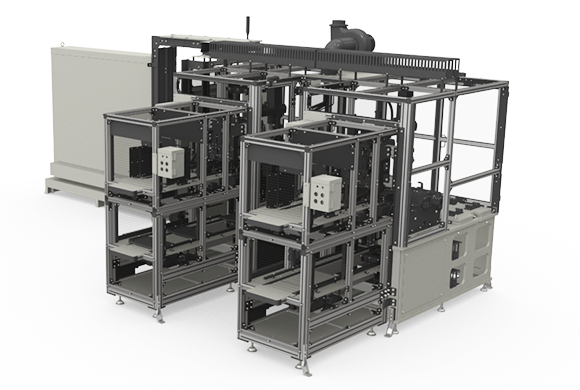

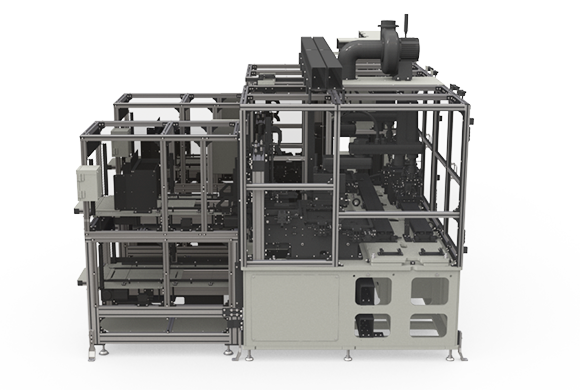

リニアコンベアモジュールによる高速搬送システム。任意の位置で組付治具を停止させ、集電端子組付、ガスケットとカバーの組付・圧入を行います。
| サイクルタイム | 3s/個 |
|---|---|
| サイズ | 幅5475㎜×高さ1900㎜×奥行2805㎜ |
| 組付治具搬送 | LCM-X |
|---|---|
| パーツフィーダ | 1台（ガスケット） |
| スカラロボット | YK600XGH-200-F 3台（集電端子正・負極、カバー） |
| 画像処理カメラ | 1台（カバー組付） |
