E/G組立ライン 治具

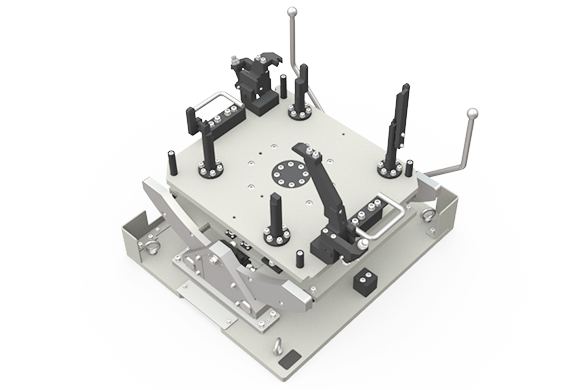

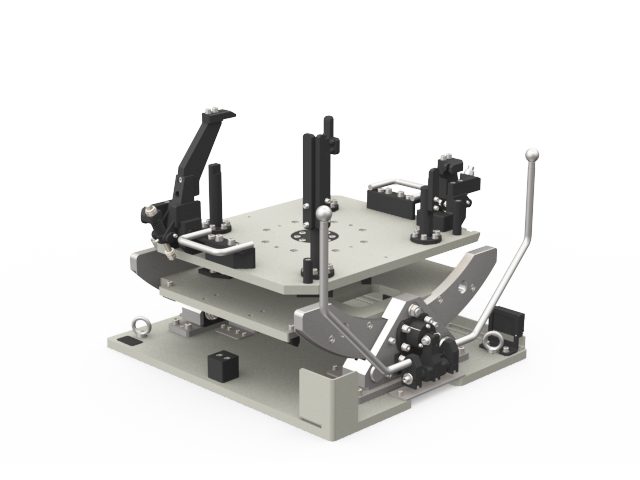

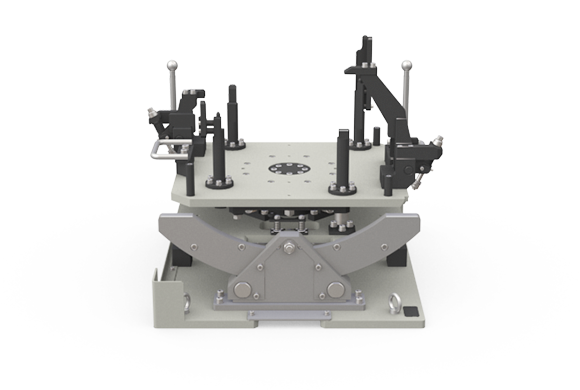

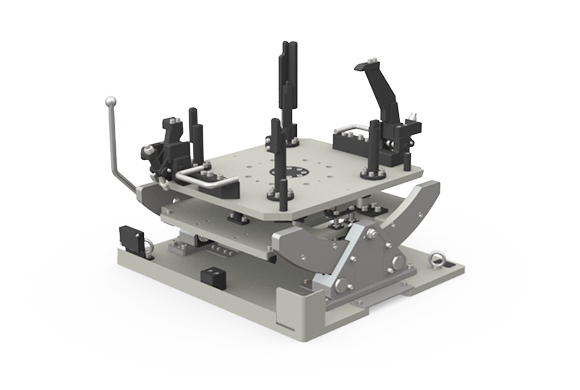

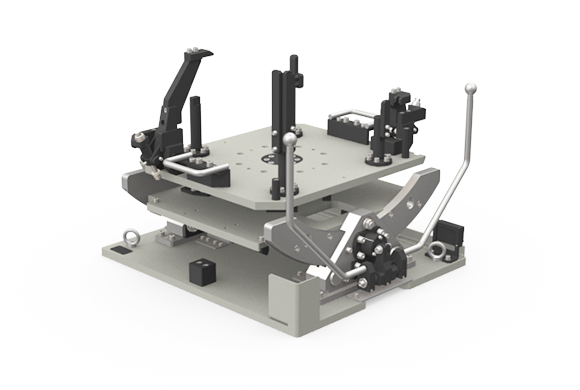

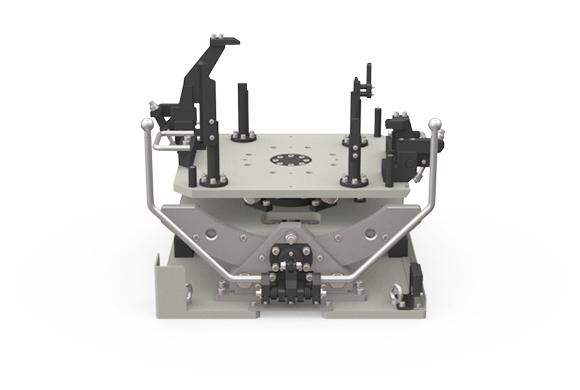

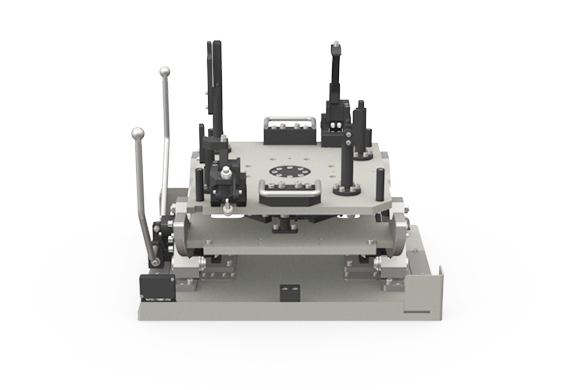

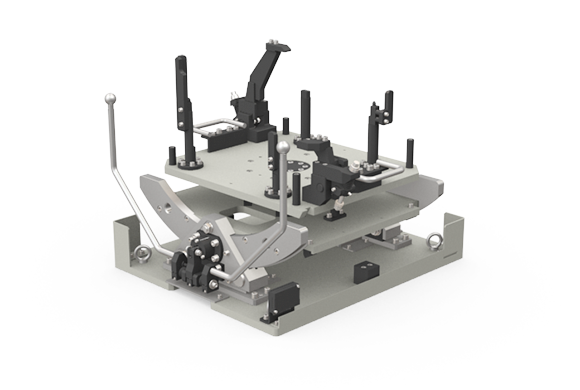

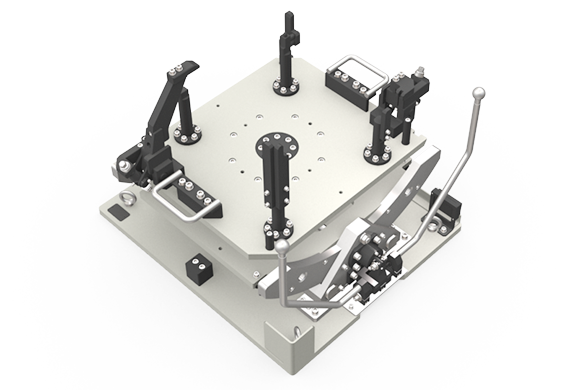

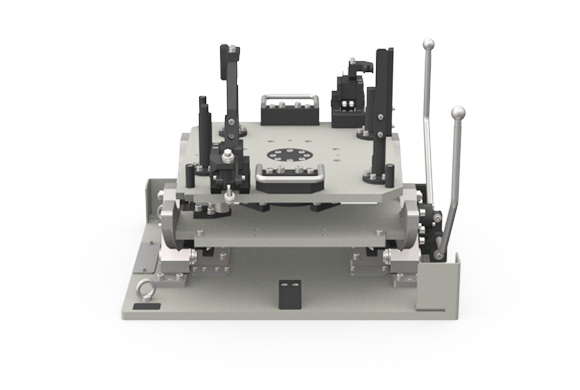

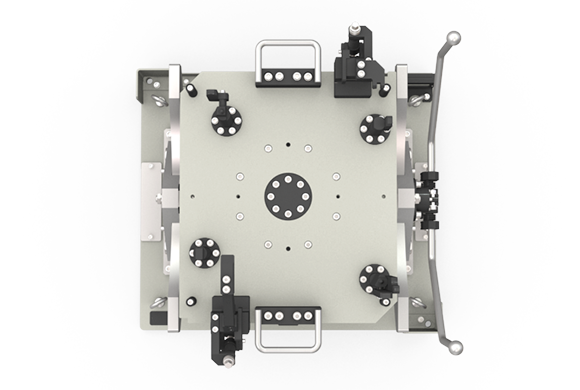

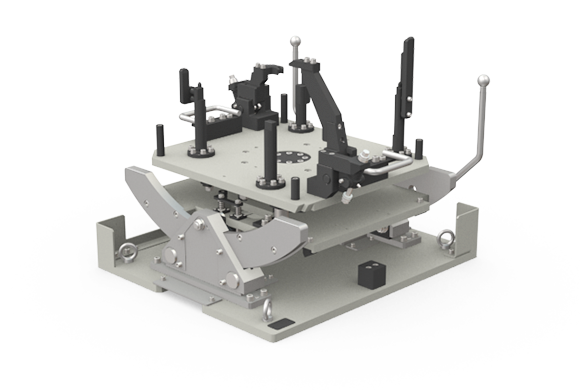

インパクトによりクランプ機構を動かし、ワークを固定します。固定したワークを±30度チルトさせることで、作業性が向上します。
| 治具本体重量 | 210㎏ |
|---|---|
| チルト角 | ±30°(手動) |
| RFID | 有 |
| 水平回転 | 90°ごと（手動） |
| ワーク重量 | 200㎏ |

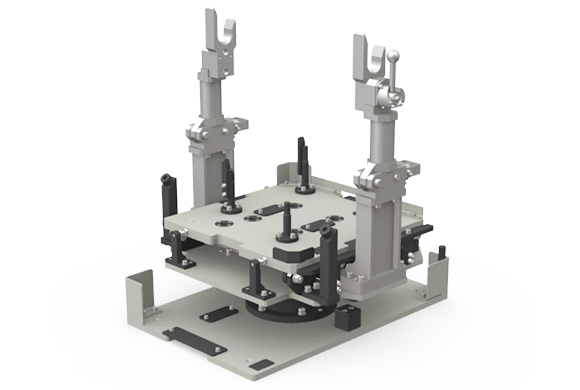

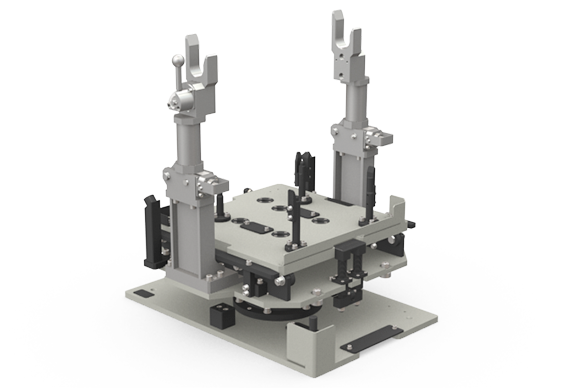

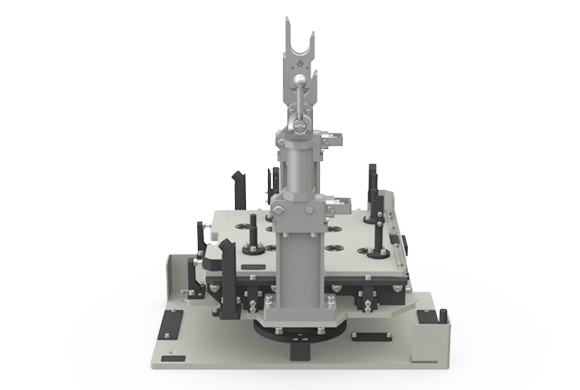

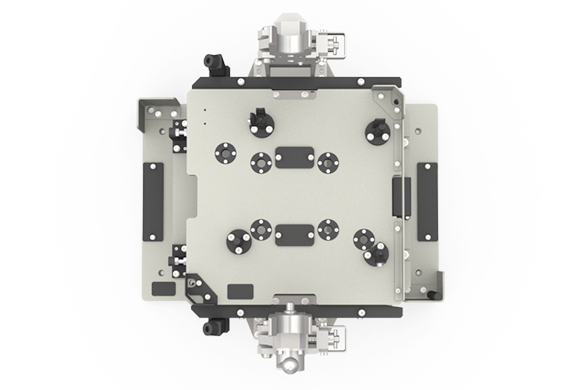

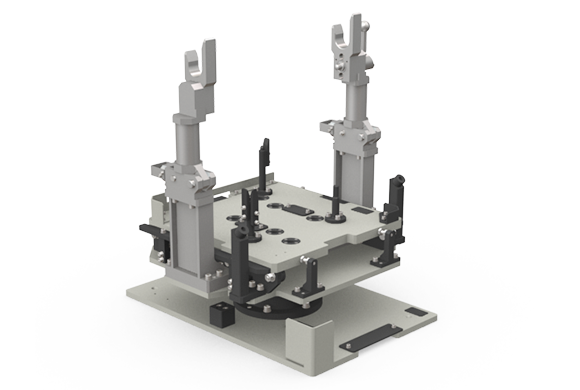

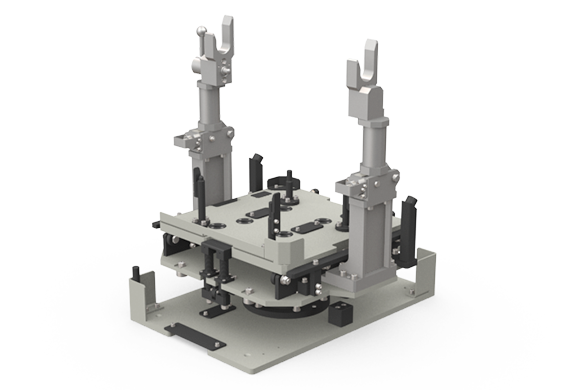

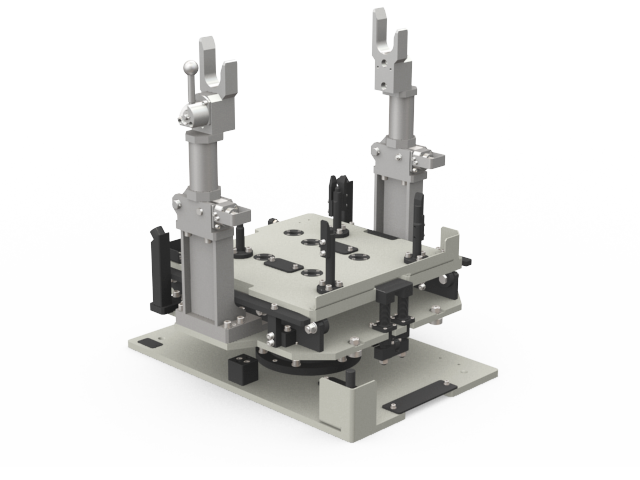

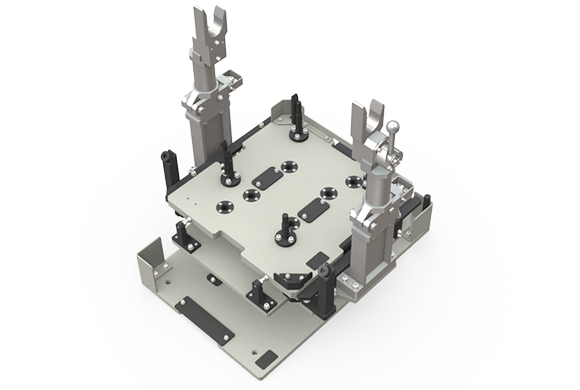

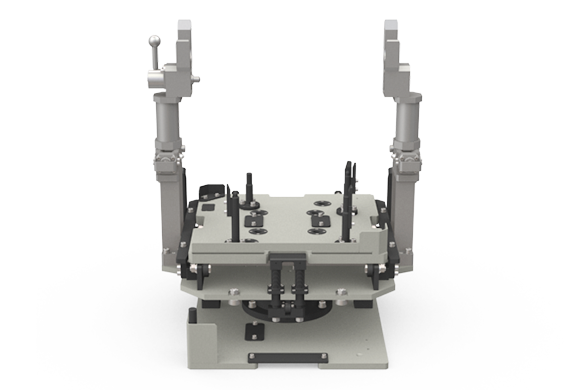

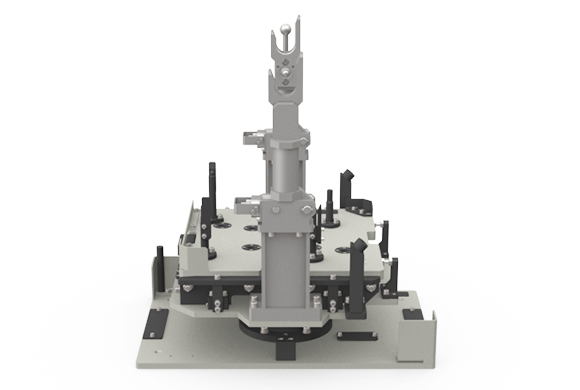

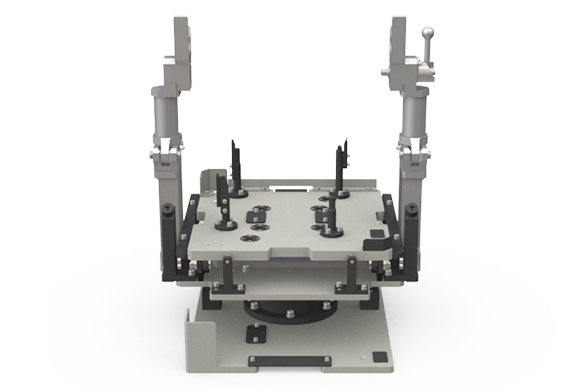

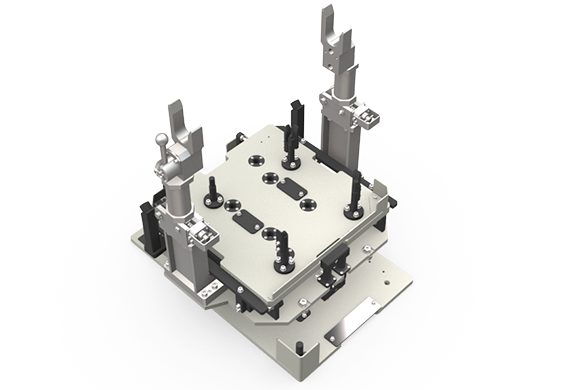

ワークの状態に応じて、アームを倒して使用。アームを倒すと、子パレット上にワークを乗せられ、親パレットと分離させて、後工程で使用できます。
| 治具本体重量 | 180㎏ |
|---|---|
| ワーク受け姿勢 | 2ポジション |
| RFID | 有 |
| 水平回転 | 90°ごと（手動） |
| ワーク重量 | 130㎏ |
